Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: fairlead để dẫn hướng cáp đi qua và thay đổi hướng hoặc giới hạn vị trí xuất của nó, đồng thời giảm ma sát giữa cáp và vỏ tàu, trục lăn chính, rãnh lăn Roller fairlead, bộ phận cáp dẫn hướng con lăn kiểu mở, 360 ° xoay fairlead, v.v.
Bánh xe xích Universal Fairlead
Bánh xe xích Universal Fairlead: bánh xe lăn để dẫn hướng cáp đi qua và thay đổi hướng hoặc giới hạn vị trí xuất của nó, đồng thời giảm ma sát giữa cáp và vỏ tàu, trục lăn chính, rãnh trượt Roller fairlead, bộ phận cáp dẫn hướng con lăn kiểu mở, Xoay 360 ° fairlead và như vậy.

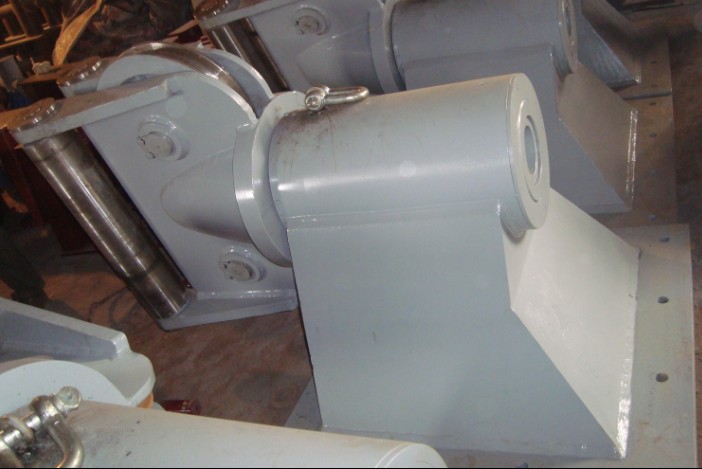

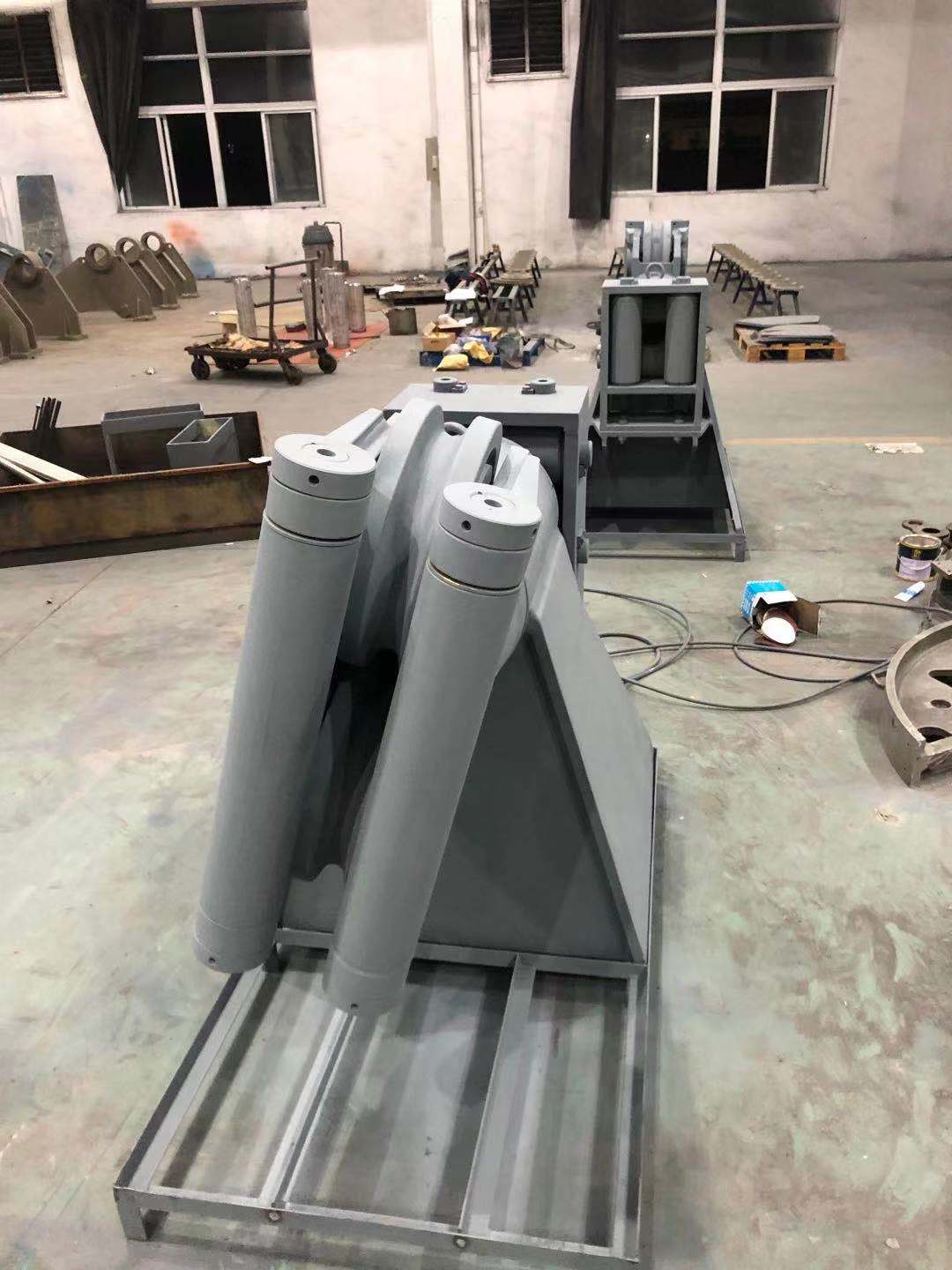

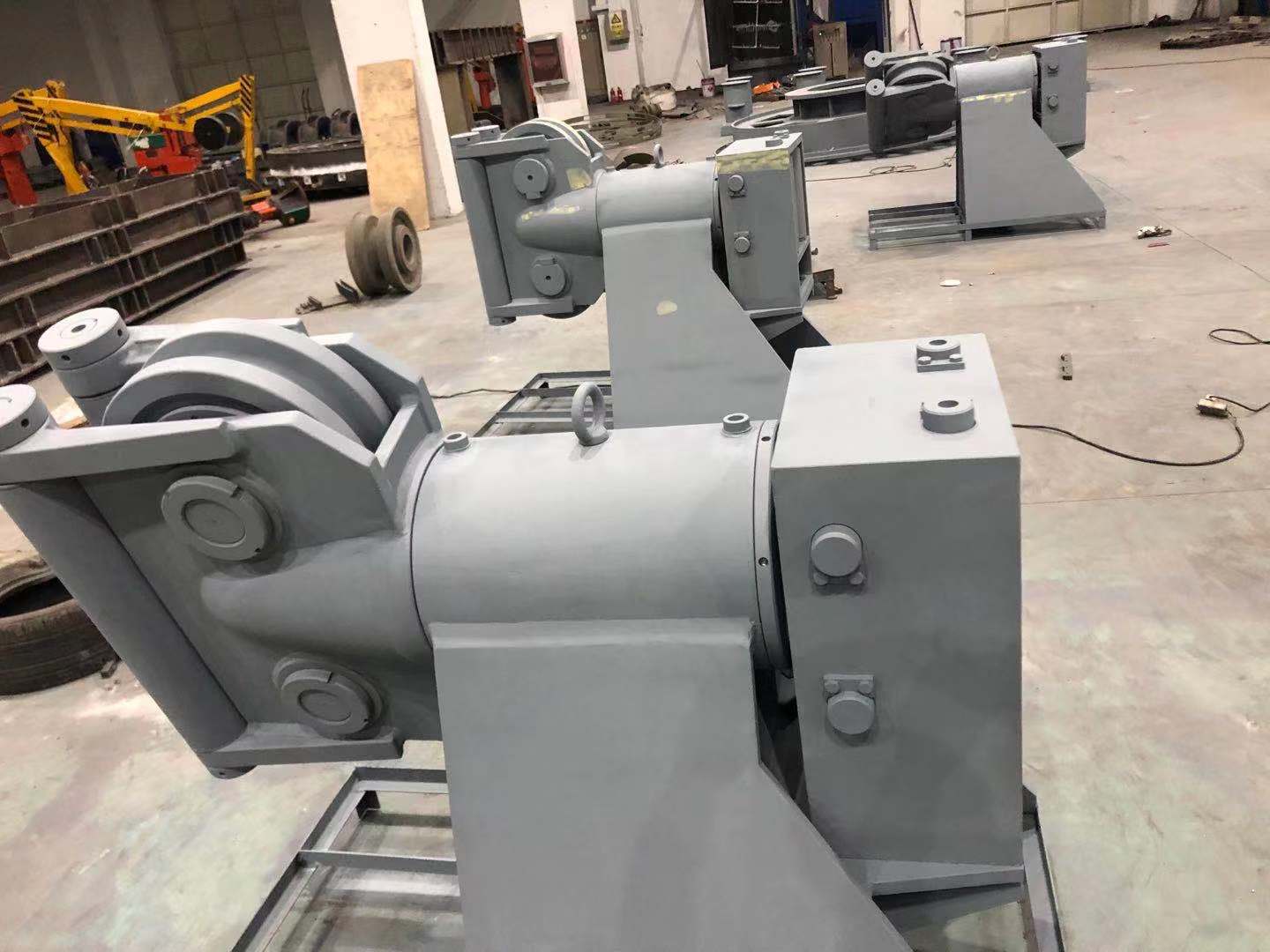

Bánh xe xích Universal Fairlead, bao gồm giá đỡ, trụ chính và phương tiện dẫn cáp của trụ chính nói trên để có thể xoay tự do về trục trung tâm của nó được bố trí trên giá đỡ, thân hình ống chính được cung cấp một lỗ thông dọc theo trục trung tâm của nó; thiết bị cáp dẫn hướng bao gồm hai tấm ván ép bên ngoài và cắt hai bộ ròng rọc song song đặt cạnh nhau giữa ván ép, ván ép cố định theo phương thẳng đứng bố trí ở bề mặt phía trước của hình trụ chính; sử dụng xi lanh chủ và bánh xe nên thiết kế tích hợp, cấu trúc nhỏ gọn, không gian nhỏ, có thể dễ dàng áp dụng cho các tàu nhỏ; Trong khi đó, thanh dẫn cáp của đầu trụ có thể tự do quay quanh trục chính, do đó, trục dẫn có tính linh hoạt cao để đáp ứng nhu cầu của các hướng khác nhau của thanh dẫn cáp, cải thiện đáng kể tốc độ của dây dẫn, tiết kiệm nhiều thiết bị và nguồn lao động; vỏ bọc phía trước bằng ván ép, để cáp mượt mà hơn, tránh các cạnh thép làm hỏng cáp do ma sát.
|
Hình không. |
Chì Sheave Stock No. |
Sheave Diamerter (in.) |
Stanard Mỗi (ibs) |
Trọng lượng Mỗi (ibs) |
Kích thước (in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1 / 4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1 / 2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5 / 8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1 / 2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1 / 4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1 / 2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3 / 4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1 / 2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
