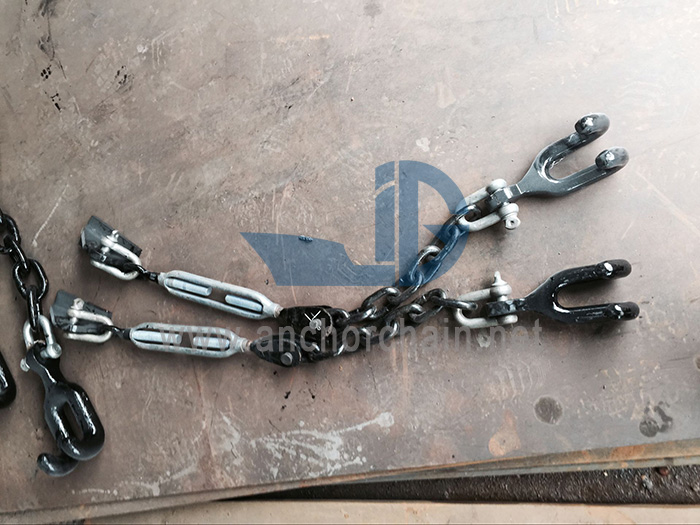

Bộ lắp ráp dây chuyền móng vuốt của tàu Devil's Claws bao gồm Móc nĩa, Cùm, Liên kết cuối, Liên kết chung, Vòng đeo tay loại mở, cùm và tấm mắt.
Devil's Claws bao gồm Ngã ba móc, Cùm, Liên kết cuối, Liên kết chung, Vòng quay tay mở và cùm và tấm mắt.
1. Móc ngã ba
2. Còng
3. Kết thúc liên kết
4. Liên kết chung
5. Loại mở Turnbuckle và còng tay
6. Tấm mắt
Kích thước móng vuốt của quỷ (mm)
|
Đường kính chuỗi neo |
SWL (KN) |
Móc ngã ba |
Chuỗi liên kết |
Turnbuckle |
Tấm mí mắt |
Trọng lượng (kg) |
|
14-16 |
5.5 |
1 |
12.5 |
KOUD12 |
F1.0 |
2.00 |
|
17,5-20,5 |
9.3 |
2 |
12.5 |
KOUD14 |
F1.6 |
3.10 |
|
22-24 |
12.5 |
3 |
12.5 |
KOUD 16 |
F2.0 |
4.80 |
|
26-28 |
17 |
4 |
14 |
KOUD18 |
F2.5 |
6.10 |
|
30-32 |
22 |
5 |
14 |
KOUD20 |
F3.0 |
7.80 |
|
34-36 |
28 |
6 |
16 |
KOUD22 |
F4.0 |
10.80 |
|
38-40 |
35 |
7 |
17.5 |
KOUD24 |
F5.0 |
14.60 |
|
32-44 |
42 |
8 |
20.5 |
KOUD27 |
F6.0 |
22.50 |
|
46-48 |
49 |
9 |
22 |
KOUH30 |
F6.0 |
22.50 |
|
50-52 |
58 |
10 |
24 |
KOUH36 |
F8.0 |
34.60 |
|
54-56 |
67 |
11 |
24 |
KOUH36 |
F10.0 |
52.30 |
|
58-60 |
77 |
12 |
26 |
KOUH36 |
F10.0 |
52.30 |
|
62-64 |
88 |
13 |
28 |
KOUH39 |
F12.0 |
78.00 |
|
66-68 |
100 |
14 |
32 |
KOUH42 |
F12.0 |
78.00 |
