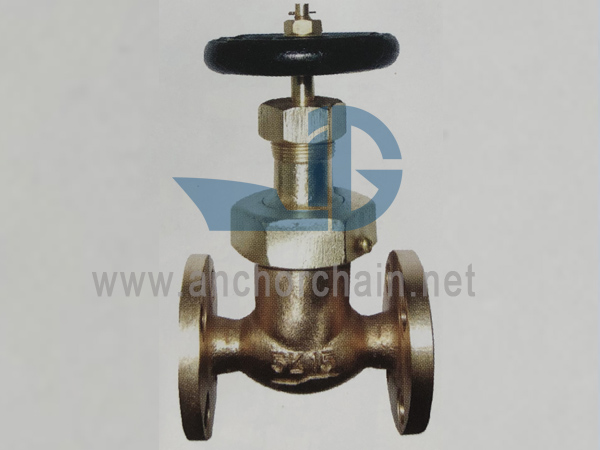

Van cầu kiểm tra trục vít 16K JIS F 7409 Đồng 16K Van cầu trục vít xuống còn được gọi là Van SDNR hàng hải, van một chiều dừng hàng hải, van không đóng lại quả cầu hàng hải, van một chiều quả cầu hàng hải..vv Chức năng: đóng / mở hệ thống đường ống và ngăn chặn dòng chảy ngược phương tiện.
Van cầu kiểm tra trục vít hàng hải còn được gọi là Van SDNR hàng hải, van kiểm tra dừng hàng hải, van không đóng lại quả cầu hàng hải, van một chiều cầu hàng hải..vv.
Chức năng: đóng / mở hệ thống ống và ngăn dòng chảy ngược phương tiện.
Tiêu chuẩn thiết kế: JIS F7409-1996
Tiêu chuẩn thử nghiệm: JIS F7400-1996
Áp suất thử nghiệm: Thân máy-3,3Mpa, Chỗ ngồi-2,42Mpa
Kích thước mặt bích theo JIS B2220-16K
Vật liệu chính:
1-Cơ thể: Đồng (BC6) / Đồng thau
2-Đĩa: Đồng (BC6) / Đồng thau
3-Thân: Đồng thau (C3771BD)
4-Bonnet: Đồng (BC6) / Đồng thau
5-Tay quay: Gang (FC200)
| Mã IMPA | Kích cỡ | L | D | C | Không có lỗ bu lông | h | t | H | D2 |
| 751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
