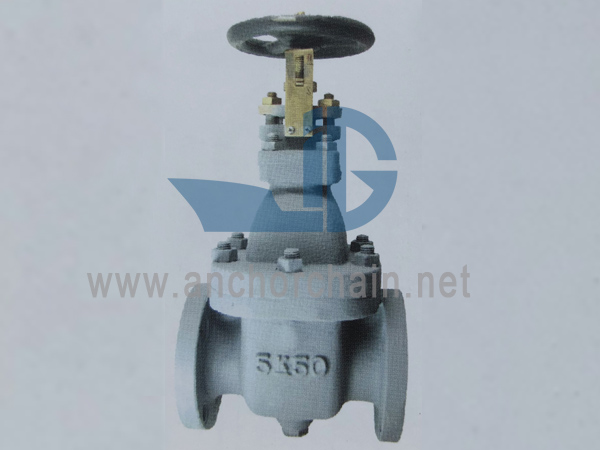

Van cổng 10K bằng thép đúc JIS F 7366

Van cổng 10K bằng thép đúc JIS F 7366
Van Cổng Thép Đúc Hàng Hải dùng để điều khiển môi chất đóng mở trong hệ thống đường ống dẫn dầu, dầu bôi trơn, hơi, nước có nhiệt độ không quá 300 độ C.
Tiêu chuẩn thiết kế: JIS F7366-1996
Tiêu chuẩn thử nghiệm: JIS 7400-1996
Áp suất thử thủy lực: Thân máy- 2.1Mpa, Ghế ngồi-1.54Mpa
Kích thước mặt bích theo JIS B2220 - 10K

Vật liệu chính:
Cơ thể: Thép đúc (SC450)
Bonnet: Thép đúc (SC450)
Ghế: Đồng (BC6) hoặc thép không gỉ (2Cr13)
Đĩa: Đồng (BC6) hoặc thép không gỉ (2Cr13)
Thân: Đồng thau (C3771BD) hoặc SUS403
Gioăng: không amiăng
Đóng gói Gland: Đồng (BC6) hoặc thép không gỉ (2Cr13)

Tay quay: FC200 (Gang)

Danh sách kích thước chính (mm):

Kích cỡ	L	Mặt bích diam. (D)	Quảng cáo chiêu hàng (C)	Không có lỗ bu lông	h	t	H	D2
50	200	155	120	4	19	16	300	140
65	220	175	140	4	19	18	350	160
80	230	185	150	8	19	18	400	180
100	250	210	175	8	19	18	450	200
125	270	250	210	8	23	20	520	224
150	290	280	240	8	23	22	580	280
200	310	330	290	12	23	22	700	355
250	340	400	355	12	25	24	840	400
300	380	445	400	16	25	24	960	450
350	420	490	445	16	25	26	1050	500
400	480	560	510	16	27	28	1150	560

Van cổng thép đúc hàng hải JIS F7366 10K
Danh mục: Van cổng biển JIS
Vật chất: Thép đúc
Tiêu chuẩn: JIS F7366
Giấy chứng nhận: CCS, BV, NK, DNV, GL, LR, ABS, RINA
Chi tiết đóng gói: Vỏ ván ép
Giá Fob: Nhận giá mới nhất ngay bây giờ
Xuất xứ: Trung Quốc
