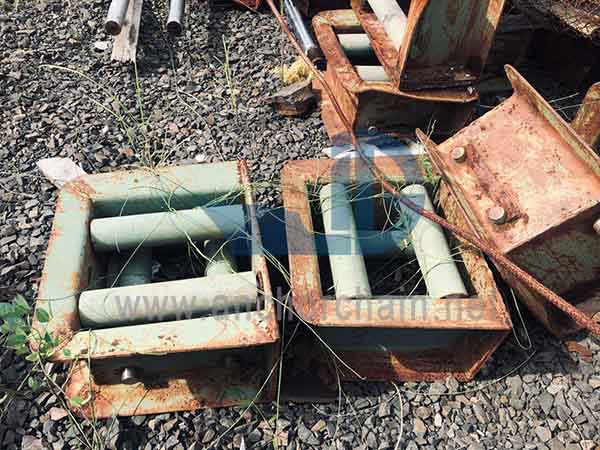

JIS F-2026 Con lăn ngang Fairlead Loại AFairlead với các con lăn ngang, bao gồm các con lăn dọc và ngang, có thể dẫn hướng dây buộc từ bất kỳ hướng nào.
JIS F-2026 Con lăn ngang Fairlead Loại A
Fairlead với các con lăn ngang, bao gồm các con lăn dọc và ngang, có thể điều khiển dây từ bất kỳ hướng nào. Fairlead ngang con lăn hay còn gọi là fairlead lăn ngang, thường nằm ở phần cuối boong. Fairlead ngang có thể làm giảm đáng kể sự mài mòn của dây buộc cho con lăn được cố định xung quanh fairlead.
JISF-2026 Con lăn ngang Fairlead
JIS F 2026-1980 trục lăn ngang được sản xuất theo đúng tiêu chuẩn Nhật Bản JIS F 2026-1980. Nó có hai loại: JIS F-2026 loại A (4 con lăn), JIS F-2026 loại BR (5 con lăn). Hội chợ lăn JIS F 2026-80 được làm bằng thép không gỉ, bề mặt được đánh bóng và mạ kẽm có khả năng chống ăn mòn cao. Chất lượng của fairleads phù hợp với Tổ chức Tiêu chuẩn hóa Quốc tế. Nếu bạnlại quan tâm đến hội chợ neo đậu của chúng tôi, vui lòng liên hệ với chúng tôi.
Đặc điểm kỹ thuật JIS F-2026 Loại A:
Loại mô hình: JIS F-2026 Loại A- 4 Con lăn
Vật chất: Thép đúc
Tiêu chuẩn: JIS F2026-1980
Con lăn số: 4 con lăn
NominalDiameters: 140mm ~ 315mm
Trọng lượng: 214kg ~ 1620kg
Giấy chứng nhận: CCS, ABS, BV, LR, NK, RINA, v.v.
Tấm vẽ JIS F-2026 Con lăn ngang Fairlead Loại A:
|
Dia danh nghĩa. |
Khung |
|||||||||||||||||||||||
|
B |
B1 |
b |
b1 |
b2 |
D |
D1 |
D2 |
H |
h |
h1 |
h2 |
L |
L1 |
l |
l1 |
l2 |
||||||||
|
140 |
310 |
355 |
150 |
69 |
20 |
90 |
140 |
120 |
480 |
275 |
130 |
40 |
515 |
805 |
335 |
120 |
60 |
|||||||
|
160 |
360 |
405 |
175 |
82 |
22 |
110 |
160 |
140 |
515 |
290 |
145 |
45 |
570 |
890 |
365 |
135 |
65 |
|||||||
|
180 |
410 |
455 |
200 |
95 |
24 |
135 |
180 |
150 |
560 |
315 |
155 |
50 |
620 |
960 |
390 |
145 |
70 |
|||||||
|
200 |
460 |
505 |
225 |
108 |
26 |
160 |
200 |
160 |
590 |
330 |
170 |
60 |
675 |
1049 |
420 |
160 |
80 |
|||||||
|
250 |
565 |
610 |
280 |
133 |
30 |
200 |
250 |
200 |
715 |
415 |
195 |
75 |
825 |
1303 |
520 |
210 |
105 |
|||||||
|
315 |
670 |
715 |
330 |
159 |
34 |
240 |
240 |
240 |
870 |
520 |
220 |
90 |
980 |
1562 |
620 |
260 |
130 |
|||||||
|
Dia danh nghĩa. |
Khung |
Dây Dây Dia áp dụng. |
Mở Dia. (Chiều dài×Chiều rộng) |
Trọng lượng (kg) |
||||||||||||||||||||
|
l3 |
R |
t |
t1 |
t2 |
t3 |
|||||||||||||||||||
|
140 |
50 |
40 |
12 |
10 |
16 |
6 |
18 |
148×195 |
214 |
|||||||||||||||
|
160 |
50 |
45 |
14 |
10 |
18 |
8 |
22.4 |
150×200 |
307 |
|||||||||||||||
|
180 |
50 |
50 |
16 |
10 |
20 |
10 |
25 |
150×199 |
410 |
|||||||||||||||
|
200 |
50 |
60 |
18 |
12 |
22 |
10 |
28 |
152×204 |
568 |
|||||||||||||||
|
250 |
60 |
75 |
20 |
14 |
26 |
12 |
35.5 |
199×253 |
1000 |
|||||||||||||||
|
315 |
60 |
90 |
22 |
16 |
30 |
14 |
42.5 |
253×302 |
1620 |
|||||||||||||||
