Các liên kết kết nối đóng búa Hình-Tám kết nối có thể tháo rời để nâng
Các liên kết kết nối đóng búa
Các liên kết kết nối Hình-Tám có thể tháo rời để nâng
Còn được gọi là khóa búa và liên kết sling, lắp ráp bằng cách đóng đinh ghim qua tâm. Chúng thường được sử dụng để kết nối các chân của dây xích với một liên kết chính.
Lớp 120kết nối là những liên kết mạnh nhất mà chúng tôi cung cấp. Khi được sử dụng với chuỗi cùng cấp, chúng mạnh hơn khoảng 20% so với liên kết Cấp 100 và mạnh hơn khoảng 35% so với liên kết Cấp 80. Chúng được sơn tĩnh điện để chống ăn mòn nhẹ.
Lớp 100đầu nối mạnh hơn khoảng 20% so với liên kết Cấp 80 khi được sử dụng với dây xích cùng cấp.
Lớp 63đầu nối chắc chắn khoảng 60% so với liên kết Cấp 80 khi được sử dụng với dây xích cùng cấp. Chúng là thép không gỉ và có khả năng chống nước muối và hóa chất tuyệt vời.
Lưu ý: Các liên kết kết nối chỉ dành cho việc nâng theo phương thẳng đứng.
| Đối với chuỗi Quy mô thương mại |
Dày. | Trong Lg. |
Trong Wd. |
Dung tích, lbs. |
Sự bịa đặt | Thông số kỹ thuật Gặp |
|
|
|
Lớp 120
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
Thép hợp kim sơn tĩnh điện màu xanh
|
||||||||
| 9/32 | 29/64 " | 2 31/64 " | 13/16 " | 5.200 | Rèn | ASME B30.26 | 5514T3 |
|
| 3/8 | 45/64 " | 3 1/16 " | 1 9/64 " | 10.600 | Rèn | ASME B30.26 | 5514T4 |
|
| 1/2 | 7/8 " | 4 13/64 " | 1 19/64 " | 17,900 | Rèn | ASME B30.26 | 5514T5 |
|
|
Hạng 100
|
||||||||
|
Thép hợp kim chống ăn mòn màu đen
|
||||||||
| 7/32 | 5/16 " | 1 47/64 " | 35/64 " | 2.700 | Rèn | ASME B30.26 | 33585T91 |
|
| 9/32 | 25/64 " | 2 3/32 " | 43/64 " | 4.300 | Rèn | ASME B30.26 | 33585T62 |
|
| 16/5 | 15/32 " | 2 7/16 " | 3/4 " | 5.700 | Rèn | ASME B30.26 | 33585T92 |
|
| 3/8 | 19/32 " | 2 53/64 " | 15/16 " | 8.800 | Rèn | ASME B30.26 | 33585T64 |
|
| 1/2 | 51/64 " | 3 15/32 " | 1 7/64 " | 15.000 | Rèn | ASME B30.26 | 33585T72 |
|
| 5/8 | 15/16 " | 4 13/32 " | 1 11/32 " | 22.600 | Rèn | ASME B30.26 | 33585T66 |
|
| 3/4 | 1 17/64 " | 4 31/32 " | 1 47/64 " | 35.300 | Rèn | ASME B30.26 | 33585T93 |
|
| 7/8 | 1 11/32 " | 6 5/16 " | 2 " | 42.700 | Rèn | ASME B30.26 | 33585T94 |
|
|
Thép hợp kim sơn màu cam
|
||||||||
| 7/32 | 5/16 " | 1 47/64 " | 35/64 " | 2.700 | Rèn | ASME B30.26 | 33585T81 |
|
| 9/32 | 25/64 " | 2 3/32 " | 43/64 " | 4.300 | Rèn | ASME B30.26 | 33585T42 |
|
| 16/5 | 15/32 " | 2 7/16 " | 3/4 " | 5.700 | Rèn | ASME B30.26 | 33585T82 |
|
| 3/8 | 19/32 " | 2 53/64 " | 15/16 " | 8.800 | Rèn | ASME B30.26 | 33585T44 |
|
| 1/2 | 51/64 " | 3 15/32 " | 1 7/64 " | 15.000 | Rèn | ASME B30.26 | 33585T52 |
|
| 5/8 | 15/16 " | 4 13/32 " | 1 11/32 " | 22.600 | Rèn | ASME B30.26 | 33585T46 |
|
| 3/4 | 1 17/64 " | 4 31/32 " | 1 47/64 " | 35.300 | Rèn | ASME B30.26 | 33585T83 |
|
| 7/8 | 1 27/64 " | 6 3/16 " | 2 1/16 " | 42.700 | Rèn | ASME B30.26 | 33585T84 |
|
|
Lớp 80
|
||||||||
|
Thép hợp kim
|
||||||||
| 7/32 | 1/4 " | 1 13/32 " | 29/64 " | 2.100 | Rèn | ASME B30.9 | 3578T13 |
|
| 9/32 | 5/16 " | 1 15/16 " | 16/9 " | 3.500 | Rèn | ASME B30.9 | 3578T14 |
|
| 3/8 | 1/2 " | 2 27/64 " | 13/16 " | 7.100 | Rèn | ASME B30.9 | 3578T15 |
|
| 1/2 | 45/64 " | 3 33/64 " | 1 5/32 " | 12.000 | Rèn | ASME B30.9 | 3578T16 |
|
| 5/8 | 13/16 " | 4 1/16 " | 1 13/32 " | 18.100 | Rèn | ASME B30.9 | 3578T17 |
|
| 3/4 | 15/16 " | 4 25/32 " | 1 23/32 " | 28.300 | Rèn | ASME B30.9 | 3578T18 |
|
| 7/8 | 1 3/64 " | 5 1/4 " | 1 57/64 " | 34.200 | Rèn | ASME B30.9 | 3578T19 |
|
|
Hạng 63
|
||||||||
|
318 thép không gỉ
|
||||||||
| 16/3 | 9/32 " | 1 7/16 " | 1/2 " | 1.300 | Rèn | ASME B30.9 | 1119N13 |
|
| 3/8 | 33/64 " | 2 7/8 " | 15/16 " | 5.500 | Rèn | ASME B30.9 | 1119N11 |
|
| 5/8 | 53/64 " | 4 1/16 " | 1 7/16 " | 13.800 | Rèn | ASME B30.9 | 1119N12 |
|
|
Thép không gỉ 318LN
|
||||||||
| 9/32 | 3/8 " | 2 1/8 " | 16/11 " | 2.750 | Rèn | ASME B30.9 | 1119N14 |
|
| 1/2 | 16/11 " | 3 5/8 " | 1 1/8 " | 9.350 | Rèn | ASME B30.9 | 1119N24 |
|

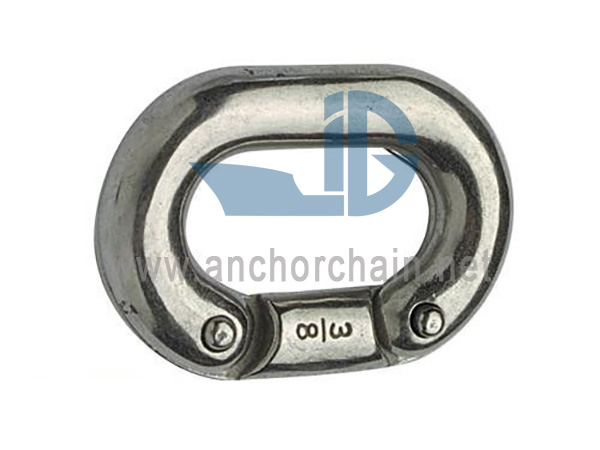

Dùng búa chọc thủng các ngạnh để chúng nở ra để giữ liên kết kết nối lại với nhau.
Mạ kẽm Thépcác liên kết có một lớp phủ dày để chống ăn mòn.
316 không gỉ Thépđầu nối có khả năng chống nước muối và hóa chất rất tốt.
| Đối với chuỗi Quy mô thương mại |
Dày. | Trong Lg. |
Trong Wd. |
Dung tích, lbs. |
Sự bịa đặt | Thông số kỹ thuật đã đáp ứng |
|
|
|
Thép
|
||||||||
|---|---|---|---|---|---|---|---|---|
| 1/4 | 1/4 " | 7/8 " | 7/16 " | 1.400 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T12 |
|
| 16/5 | 5/16 " | 1 " | 1/2 " | 2.000 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T13 |
|
| 3/8 | 3/8 " | 1 1/8 " | 16/9 " | 2.800 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T14 |
|
| 1/2 | 1/2 " | 1 7/16 " | 21/32 " | 4.700 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T16 |
|
| 5/8 | 5/8 " | 1 7/8 " | 13/16 " | 7.200 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T18 |
|
|
Thép mạ kẽm
|
||||||||
| 1/4 | 1/4 " | 7/8 " | 7/16 " | 1.400 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T32 |
|
| 16/5 | 5/16 " | 1 " | 1/2 " | 2.000 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T33 |
|
| 3/8 | 3/8 " | 1 1/8 " | 16/9 " | 2.800 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T34 |
|
| 1/2 | 1/2 " | 1 7/16 " | 21/32 " | 4.700 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T36 |
|
| 5/8 | 5/8 " | 1 7/8 " | 13/16 " | 7.200 | Rèn | Đã nuôi. Thông số kỹ thuật. RR-C-271D | 3576T38 |
|
|
Thép không gỉ 316
|
||||||||
| 1/4 | 5/16 " | 7/8 " | 27/64 " | 1.400 | Dàn diễn viên | __ | 3863T22 |
|
| 16/5 | 23/64 " | 1 " | 1/2 " | 2.000 | Dàn diễn viên | __ | 3863T23 |
|
| 3/8 | 13/32 " | 1 1/8 " | 37/64 " | 2.800 | Dàn diễn viên | __ | 3863T21 |
|
| 1/2 | 1/2 " | 1 1/2 " | 3/4 " | 2.000 | Dàn diễn viên | __ | 3863T34 |
|
| 5/8 | 5/8 " | 1 7/8 " | 1 " | 3.000 | Dàn diễn viên | __ | 3863T35 |
|
